主要用途

温室云终端－Ｉ型（温室娃娃***代）智能环境信息测控系统主要是为了便于测量温室、大棚内部的空气温度、空气湿度、露点温度、光照强度、土壤温度与土壤湿度重要环境参数，测量结果可以在中文液晶屏上直观的显示出来，并且可以通过语音方式把测量值和对温室的科学管理方法以及温室娃娃本身的工作情况等信息提供给用户，便于用户科学的指导生产。

温室云终端－Ｉ型（温室娃娃***代）智能环境信息测控系统是***环境信息监测工具，它的***度已经通过国家检测中心检测。

主要适用环境

日光温室种植作业环境；

日光温室养殖作业环境；

大棚种植养殖作业环境；

联动温室种植作业环境；

植物工厂作业环境；

养殖厂房作业环境；

科研实验室作业环境；

植保单位测量作业环境；

物联网工程集成作业环境；

等等……

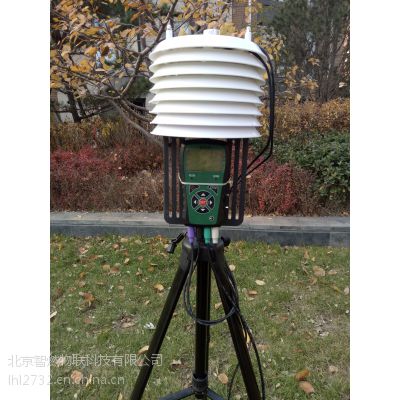

产品系统

硬件部分：

标配：

温室云终端－Ｉ型主机(1台)

空气温湿度露点传感器(1个)

土壤温湿度传感器(1个)

光照强度传感器(1个)

电源适配器(1个)

GPRS通讯资费卡(1张)

说明书（1份)

***卡（1张）

选配：

RTU继电控制单元

各类无线传感器集成

主机防潮保护箱体

软件部分：

APP移动客户端

WEB综合监测系统平台

温室云终端－Ｉ型产品主要技术指标：

通用指标

使用寿命：十年；

工作环境：－20℃～70℃，0～100 RH％；

系统功耗：220V市电接入；

接口连接：485外部扩展；

壳体材料：ABS工业塑料，完全密封；

保修期限：一年；

传感器测量指标

工作原理

温室云终端－Ｉ型可对温室、大棚的空气温度、空气湿度、露点温度、土壤温度、土壤湿度、光照强度等重要的环境参数进行实时监测。测量结果可以在中文液晶屏上直观的显示出来，所测量值存入存储器中，同时通过GPRS无线方式上传云端便于用户查询与分析；还可通过语音方式将测量值和对温室的科学管理方法以及温室云终端－Ｉ型本身的工作情况提供给用户。可以与云端平台进行通讯，将数据传入云端平台中，再配合***分析模型软件，可以进行温室环境信息的处理分析，提供更多更好的科学指导。

操作方法

1.液晶信息显示界面

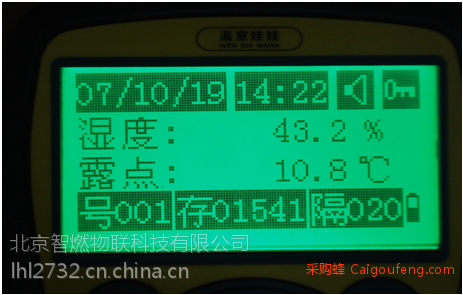

当系统启动或完成设置后，自动进入信息显示界面。系统自动轮流显示实时测量的气温、地温、湿度、露点、光照、电压、机号、语音状态、键盘锁定状况、存储时间间隔以及已经存储的记录数。如果某项监测数据超过了报警限，则采用语音进行报警，指导用户采取合理的措施。

2.传感器接线说明

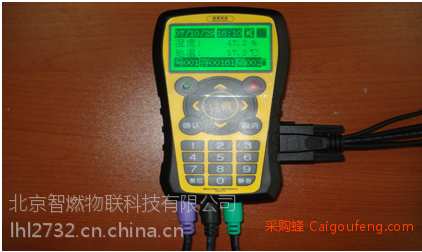

主机主要连接的五个传感器，并且可以外扩音箱、耳机，采用220V变压工作，严格按照接线方式进行连接，接口主要有：

温湿度传感器端口（紫色）；

光照传感器端口（黑色）；

土壤温湿度传感器端口（绿色）；

预留传感器端口；

485接口；

电源端口；

音箱或耳机端口；

其他接口为预留接口；

3.系统参数设置

主机的操作面板上分别为开关键、功能键和数字键。长时间按开关按键，液晶显示器出现“欢迎界面”后立即松开，温室娃娃启动，系统开机。

系统设置：按“设置”按键进入系统设置的一级菜单，一级菜单在中文LCD液晶显示器的上行显示，然后按“确认”键，进入相应设置操作。可以按数字键或上翻键（▲）、下翻键（▼）进行参数设置。按“取消”键退出设置。一级菜单的参数设置界面如下：

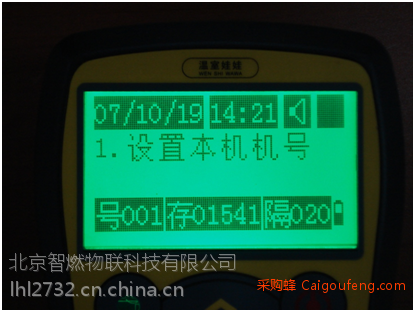

设置本机号码

在一级菜单显示“设置本机机号”时，按“确认”键进入号码设置界面。界面信息区显示当前的机号，可按上翻页▲键和下翻页▼可增减号码大小，也可按相应数字键选择号码进行修改，?键和?键改变设置位置。修改后按“确认”键光标右移一位，移到***后按“确认”键设置成功，按“取消”键返回一级菜单。本机号码作为系统组网时本系统在整个分布式系统中的身份识别标志，选择范围1～32。组网时，分布式系统内不能出现重复的机器编号。机号在屏幕的左下角显示。

设置传感器

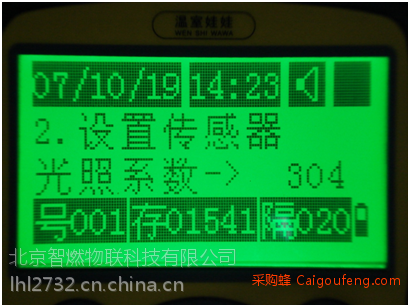

在一级菜单显示“设置传感器”时，按“确认”键进入传感器设置选项界面。界面信息区显示各传感器 “有”或“无”选项。按上翻页▲键和下翻页▼键来选择选项“有”或“无”。然后按“确认”键设置成功，根据实际传感器连接情况进行“气温”、“地温”、“湿度”、 “露点”、 “光照”“光照系数”设置。在所有参数设置完成后，按“取消”键返回到一级菜单。

注：光照系数默认是304，需要根据光照传感器底部提供的光照系数进行设置，提高测量精度。

设置系统日期

在一级菜单显示“设置系统日期”时，按“确认”键进入系统日期设置界面。界面信息区显示当前日期（年、月、日），可按上翻页▲键和下翻页▼键可增减日期大小，也可按相应数字键选择号码进行修改。当修改结束选定后按“确认”键光标右移一位（?键和?键改变设置位置），移到***后按“确认”键设置成功，按“取消”键返回上一级菜单。屏幕的***行会显示设置的系统日期。

设置系统时间

在一级菜单显示“设置系统时间”时，按“确认”键进入系统时间设置界面。界面信息区显示当前时间（时，分，秒），可按上翻页▲键和下翻页▼可增减时间大小，也可按相应数字键来设置相应的时间。?键和?键改变设置位置，同时选定后按“确认”键光标也可以右移一位，对时间进行一一设置，一直移到***后，即秒设置完后，按“确认”键设置成功，然后按“取消”键返回一级菜单。屏幕***行会显示设置的系统时间。

设置语音开关

在一级菜单显示“设置语音开关”时，按“确认”键进入语音开关设置界面。界面信息区显示将要选择的语音开关状态，按上翻页▲键和下翻页▼键来选择“始终关闭”或“娃娃声音”或“超限开启”或“始终开启”。选定后按“确认”键设置成功，然后按“取消”键返回一级菜单。显示屏上***行会通过喇叭的形式进行显示。

设置报警条件

在一级菜单显示“设置报警条件”时，按“确认”键进入报警条件设置界面。界面信息区显示各传感器的日、夜的上下限值。首先按上翻页▲键和下翻页▼来选择“日出时间”、“日落时间”，进入“日出时间”、“日落时间”界面后，按上翻页▲键和下翻页▼键来增减时间大小，也可按相应数字键选择号码，然后选定后按“确认”键光标右移一位，直到移到***后，按“确认”键设置完成。

接着按上翻页▲键和下翻页▼键选择各传感器日、夜上下限设置，分别进入“气温日上限”、“气温日下限”、“气温夜上限”、“气温夜下限”、“湿度日上限”、“湿度日下限”、“湿度夜上限”、“湿度夜下限”、“光照上限”、“光照下限”、“土温日上限”、“ 土温日下限”、“ 土温夜上限”、“ 土温夜上限”、 “土湿日上限”、“ 土湿日下限”、“ 土湿夜上限”、“ 土湿夜上限”界面进行设置，按上翻页▲键和下翻页▼键或者按相应数字键来设置传感器的报警上下限的值。可根据用户所在地的实际情况，设置上下限值，零下到零上都可以设。选定后按“确认”键光标右移一位，直到移到***后，设置完成后，按“取消”键返回一级菜单。

退出设置

在一级菜单显示“结束设置”时，按“确认”键退出设置程序，进入测量状态。

静音设置

在主机正在语音测量过程中，可以通过“静音”键快速关闭语音系统，以降低功耗。

复位设置

当出现死机情况下（温室娃娃关闭不了）可以通过该键关闭系统，由于死机出现的概率比较小，不推荐使用。

名称：温室云终端

别名：温室娃娃二代

厂商：北京智燃物联科技有限公司

品牌：智燃农业

型号：温室云终端-I型

监测应用：空气温度，空气湿度，土壤温度，土壤湿度，露点温度，光照强度

产品类别：智能温室设备，智能农业设备，智能温室终端，温室智能终端

软件类型：智能农业云平台
